Обзоры вакуумных подъемников ARLIFTER GS-500 и ARLIFTER GS-750

Обзоры вакуумных подъемников ARLIFTER GS-500 и ARLIFTER GS-750


Примечание:

Данное руководство относится к 2 моделям подъемника ARLIFTER GB, а именно:

  • ARLIFTER GS-500: Вакуумная присоска размером 800x400 мм. с безопасной рабочей нагрузкой 500 кг.

  • ARLIFTER GS-750: Вакуумная присоска размером 1000x500 мм. с безопасной рабочей нагрузкой 750кг.

Эти модели отличаются только вакуумными присосками

Условия эксплуатации

GS 500 GS 750
Грузоподъёмность макс. 500 кг
Собственный вес 55 кг
Грузоподъёмность макс. 750 кг
Собственный вес 55 кг
Груз Непористые жесткие материалы, такие как стекло, алюминий, сталь и камень. Поверхность разрежения должна быть плоской или немного неровной. Уплотнение вакуумной присоски может компенсировать неровности (не слишком грубые) высотой до 2 мм.
Возможности поворота - Наклон рамы на 90o от горизонтального до вертикального положения с возможностью фиксации в вертикальном положении.
- Поворот присоски на 360o с возможностью фиксации через каждые 90o .
Высотные работы Не выше 1 200 метров над уровнем моря.
Рабочие температуры от 0 до +50 по цельсию от -20 до 0 по цельсию с особыми мерами предосторожности
Срок эксплуатации Не менее 20 000 циклов при использовании согласно инструкциям.
Наружная эксплуатация Данный подъемник можно использовать снаружи зданий, но не в зонах с опасностью взрыва.
Ветер Не используйте подъемник при ветре скоростью более 10 м/с и в условиях возможных порывов ветра.
Нежесткие поверхности Данный подъемник не пригоден для подъема грузов с нежесткими поверхностями (поверхность может отстать от присоски, из‐за чего упадет груз).

Если данный подъемник используется для возведения, реконструкции или сноса зданий, а также при других строительных работах, необходимо использовать предохранительное устройство.

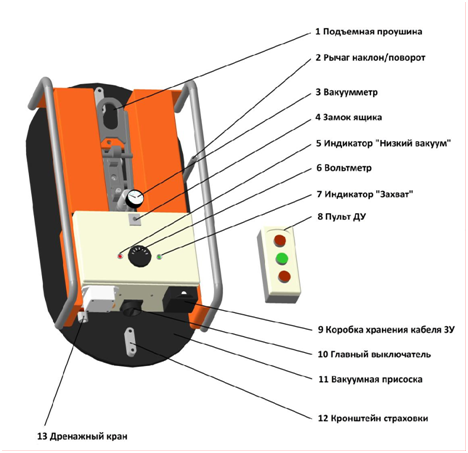

Эксплуатация вакуумных захватов ARLIFTER GS-500 и ARLIFTER GS-750

  1. Подвесьте подъемник за подъемную проушину (1) с помощью крюка крана.
  2. Перед каждым подъемом проверяйте состояние резинового уплотнительного профиля на вакуумной присоске: не должно быть признаков износа или повреждения.

  3. Перед каждым подъемом проверяйте состояние чёрной резиновой подкладки на задней стороне присоски: она должна быть сухой и чистой.

  4. Включите захват, повернув главный выключатель (10) вакуумный насос.

  5. С помощью рычага управления (2) переведите присоску в нужное положение.
    - Рычаг вверх: вращение присоски с автоматической остановкой через каждые 90 град.
    - Рычаг вниз: присоска перейдет из вертикального положения в горизонтальное.

  6. Приложите вакуумную присоску (11) к грузу, убедившись, что его поверхность сухая и чистая.

  7. Нажмите зеленую кнопку на пульте дистанционного управления (далее ПДУ)
    - Теперь вы услышите звук работающего насоса. Он остановится после достижения уровня вакуума -0.65 бар
    ‐ Загорится красная лампочка и включится звуковое предупреждение, которое будет раздаваться до тех пор, пока уровень вакуума ниже
    ‐ 0,6 бар, после чего звуковой сигнал выключится, красная лампочка погаснет, загорится зеленый индикатор.

  8. Посмотрите показание вольтметра (6), чтобы убедиться, что аккумулятор достаточно заряжен: показания вольтметра должны находиться между 11 и 13В, когда работает вакуумный насос.

  9. Проверьте по индикатору вакуумметра (3), установился ли необходимый уровень вакуума >‐0.60бар.

  10. Слегка приподнимите груз и прикрепите страховочные ремни как указано в разделе Б 7.3.

  11. Теперь груз можно поднимать, и после установки груза необходимо снять страховочные ремни.

  12. После того, как груз установлен на место и закреплен:
    1) Нажмите одновременно 2 красные кнопки ПДУ
    – воздух начнет поступать к вакуумной присоске (11).
    - Через 30 секунд доступ воздуха к присоске будет автоматически приостановлен.
  13. Вакуумная присоска освободится от груза, и теперь можно присасывать новый груз, нажав на зеленую кнопку ПДУ «Захват груза»

  14. По окончании работы выключите подъемник, переведя главный выключатель (10) в положение "0".

Перед проведением подъемных работ необходимо проверить следующее:

I. Проверить резиновый уплотнительный профиль на вакуумной присоске наналичие повреждений и трещин и заменить его в случае необходимости.
II. Проверить чистоту и обезжиренность задней резиновой подкладки вакуумной присоски и почистить ее в случае необходимости.
III. Когда аккумулятор достаточно заряжен, стрелка индикатора вольтметра должна находиться между отметками 11 и 13В.
IV. Проверить работу устройства звукового предупреждения (11) при уровне вакуума ниже ‐0,60 бар. Это можно сделать, нажав зеленую кнопку ПДУ, прежде чем присасывать присоску к грузу

Если груз имеет защитную пленку, ее необходимо снять перед тем, как подводить присоску к грузу.

Во время каждого подъема необходимо следить за следующим:

a. Стрелка индикатора вакуумметра должна все время оставаться в рабочей зоне -0.6 - -0.8 бар.

б. Не должен раздаваться сигнал звукового предупреждения.


Если стрелка индикатора вакуумметра находится за пределами рабочей зоны и/или звучит звуковой сигнал предупреждения, подъем недопустим.

В случае отказа вакуумного насоса груз будет удерживаться не менее 5 минут с того момента, как уровень вакуума упадет до пороговой величины ‐0.60.



Условия безопасной работы:

  • Оператор должен иметь хороший слух и не использовать средства защиты органов слуха.

  • Во время подъема оператор должен находится в пределах видимости и слышимости устройства.

  • Уровень шума окружающей среды не должен превышать 70дБ.

  • Оператор подъемника должен постоянно находиться в контакте с оператором подъемного механизма, и они должны заранее договориться об условныхзнаках.

Дополнительные меры при работе при температуре от ‐20 до 0 градусов по цельсию

  • Для предупреждения закупорки фильтров необходимо устранить всю влажность с захвата. С этой целью поместите подъемник в сухое подогреваемое помещение и оставьте вакуумный насос работающим примерно 15 минут, нажав зеленую кнопку ПДУ.

  • Чтобы обеспечить достаточную емкость аккумулятора, храните подъемник ночью при температуре не ниже 15 градусов по цельсию

  • Для обеспечения достаточного трения между присоской и грузом, перед каждым подъемом необходимо убеждаться в том, что вакуумная присоска и поверхность нагрузки сухие и чистые. Необходимо удалять любую влагу, снег и лед.

Вакуумный насос может работать около 120 минут от полностью заряженного аккумулятора. Чтобы убедиться, что заряда аккумулятора хватит на целый день, необходимо следить за состоянием вакуумной системы вовремя работы. С этой целью убедитесь, что вакуумный насос останавливается спустя 10 секунд после достижения уровня вакуума ‐0,65 бар. Затем должно пройти не менее 30 секунд, прежде чем насос начнет работать снова. Если насос начинает работать чаще, это указывает на утечку, из‐за чего аккумулятор будет разряжаться быстрее, и его заряда едва ли хватит на целый день. Поэтому рекомендуется сначала устранить эту проблему перед продолжением работы.


Перенос грузов и манипуляции сними

Горизонтальное положение Вертикальное положение

Груз следует направлять рукой,поскольку горизонтальное положение не фиксировано,и груз может бесконтрольно наклониться

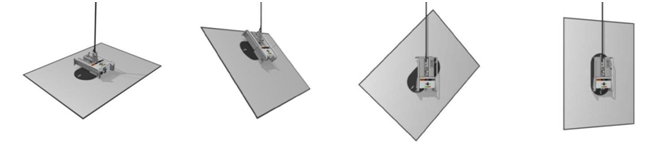

Наклон от горизонтальной до вертикальной плоскости


  1. Поместите вакуумную присоску в центре груза или выше центра.

  2. Во время подъема груз наклонится.

  3. После подъема приведите вручную наклоненный груз в вертикальное положение, так чтобы присоска зафиксировалась в вертикальной позиции.

Во время подъема у подвески должна оставаться возможность поворота.

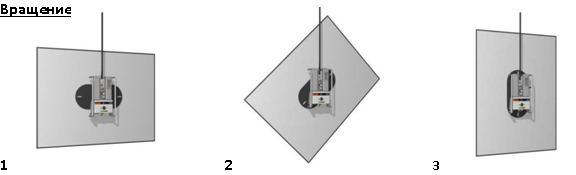

Вращение


  1. Разместите вакуумную присоску в центре груза.

  2. Передвиньте вверх рычаг управления (2), благодаря чему разблокируется положение присоски, и груз можно будет вращать вручную.

  3. При повороте груза на каждые 90  градусов  положение присоски автоматически фиксируется.

Присоску необходимо устанавливать по центру груза ‐ иначе груз может начать бесконтрольное вращение при снятии стопора присоски.

Оператор должен знать вес и свойства поднимаемого груза.

Допустимый свес

При больших габаритах груза существует опасность разрушения или прогиба груза под весом его части, нависающей за присоской. Величина допустимого свеса зависит от свойств и толщины материала груза, причем эта величина меньше при переносе груза в горизонтальном положении.

Величина допустимого свеса устанавливается опытным путем. В случае сомнений необходимо изучить этот вопрос перед проведением подъемных работ.

Ниже дается справка по максимальным размерам для указанных материалов.

СТЕКЛО

Толщина

Перенос в горизонт. положении ( Д x Ш )

Перенос в вертик. положении ( Д x Ш )

6 мм

2,0 x 2,0 м

3,0 x 3,0 м

8 мм

2,4 x 2,4 м

3,3 x 3,3 м

10 мм

2,8 x 2,8 м

3,6 x 3,6 м

> 15 мм

3,0 x 3,0 м

4,0 x 4,0 м


СЭНДВИЧ‐ПАНЕЛИ

Толщина

Перенос в горизонт. положении ( Длина )

Перенос в вертик. положении ( Длина )

40 мм

6 м

10 м

60 мм

7 м

11 м

80 мм

8 м

12 м

> 100 мм

10 м

14 м


Технические данные

Название модели

GS-500 или GS-750

Описание

Подвесной вакуумный захват.

Применение

Подъем жестких непористых элементов в горизонтальном, вертикальном или наклонном положении с плоской или немного неровной поверхностью.

Уплотнение вакуумной присоски может компенсировать неровности (не слишком грубые) высотой до 2 мм

Функции

‐ Угол наклона рамы 90 o
‐ Угол поворота вакуумной присоски 360 с фиксацией через каждые 90 o
Грузоподъемность Не более 500 кг (GS-500) или 750 кг (GS-750) при уровне вакуума ‐0,60 бар.
Собственный вес 55 кг (GS-500) или 65 кг (GS-750)
Размеры Вакуумная присоска: 400x800 мм (GS-500) или 500x1000 мм (GB750)
Источник питания  Аккумулятор 12 В / 12А‐ч
Зарядное устройство На входе: 110 ‐ 240 В / На выходе: 12 В ‐ 2A
Вакуумный насос Поршневой насос, работающий от источника питания с напряжением 12 В. Производительность: 1,5 куб.м/час, макс. уровень вакуума:‐0,85 бар.

Обеспечение безопасности
  • Страховочное предохранительное устройство.
  • Звуковое предупреждение о низком уровне вакуума.
  • Красный светодиодный индикатор, предупреждающий о недостаточном уровне вакуума
  • Большая буферная вакуумная камера, препятствующая внезапной потери вакуума в случае потери герметичности или поломки вакуумного насоса.
  • Вакуумметр

Срок эксплуатации Не менее 20 000 циклов при использовании согласно инструкциям
